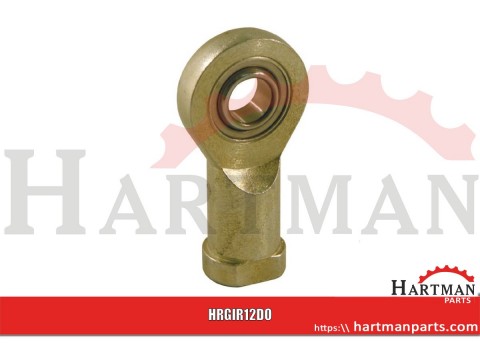

Ucho siłownika z prawym gwintem wewnętrznym ø 12

Numer części GIR12DO Zastosowanie Maszyny rolnicze Cylinder Punkty teoretyczne przegubu Zawieszenia Właściwości Podlega obowiązkowej konserwacji Połączenie ślizgowe stal-stal D4 D4 17,5 mm H1 Odstęp, podstawa środkowego wału 50 mm ß ß 11 ° C1 Wysokość, obudowa 8 mm B Wysokość, pierścień wewnętrzny 10 mm d Ø wewnętrzna 12 mm L5 L5 6,5 mm L7 L7 18 mm L4 Długość 67 mm W W 19 mm D1 Średnica zewnętrzna, pierścień wewnętrzny 14,9 mm D Średnica zewnętrzna 22 mm Gwint M M12x1.75 Obróbka powierzchniowa Ocynkowany Gwint Prawy BSP L3 Długość gwintu 23 mm D3 Gwint M M12x1.75 mm Typ Gwint wewnętrzny D2 Szerokość 34 mm
