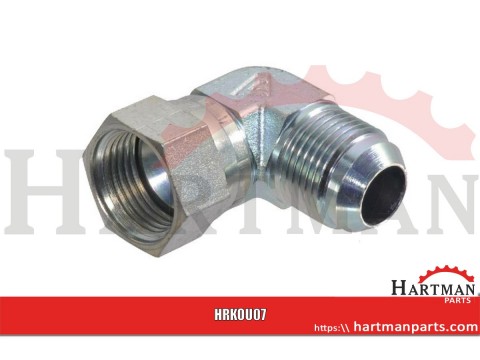

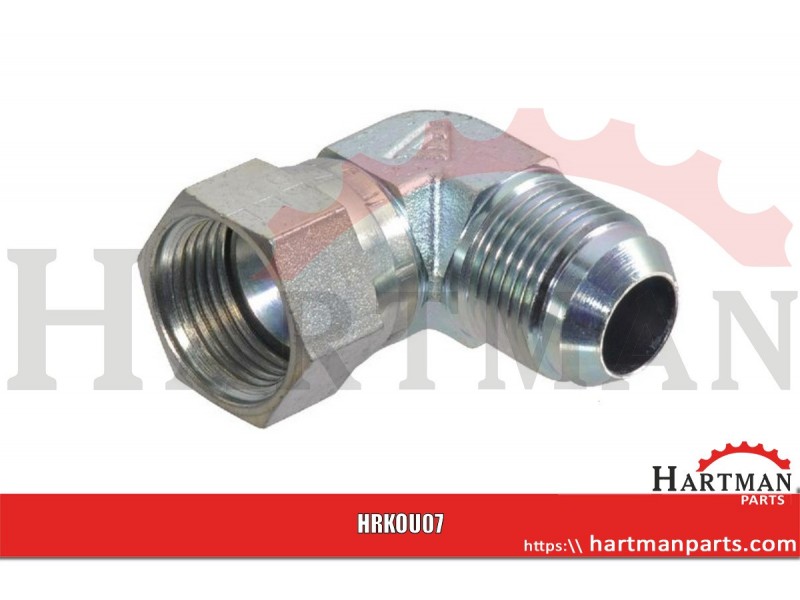

Złącze kolankowe M/Fm 7/16 JIC 90°

Numer części KOU07 Informacje techniczne Do połączeń ze stożkiem 37º (74º), połączeń śrubowych na zawinięciu obrzeża blachy z gwintem UNF / J.I.C. wg SAE I 514, gwint podłączenia po stronie stożka 37º: UNF wg ANSI Kształt Kolano – 2 strony przyłącza Typ złącza Gwint Typ złącza - męski/żeński Żeński F1 Średnica gwintu złącza 7/16 cal Ilość zwojów na cal gwintu złącza 20 Długość gwintu złącza 25,2 mm Typ gwintu złącza JIC Typ złącza nr 2 Gwint Typ złącza nr 2 - męski/żeński Męski Średnica połączenia nr 2 7/16 cal Średnica gwintu złącza nr 2 7/16 cal Skok gwintu złącza nr 2 20 mm Typ gwintu złącza nr 2 JIC Wymiar od osi złącza nr 2 do końca kolejnego złącza 22,5 mm Średnica rury 1/4 cal Średnica rurki 6 mm Kąt 90 ° Ciśnienie nominalne 380 BAR
